Uvod

Rudarska gnojnica postavlja dva vrlo različita zahtjeva za cjevovod.

Prvi je pritisak.

Drugo je trošenje.

Cjevovod može transportirati mineralnu suspenziju pod stalnim pritiskom dok krute čestice opetovano dolaze u kontakt s unutarnjom stijenkom cijevi. Ako je cijev odabrana samo prema nazivnom tlaku, mehanički zahtjev može biti zadovoljen dok se problem unutarnjeg trošenja zanemari.

Zbog toga je primjenaPE cijev ojačana čeličnom žicomza rudarsku gnojnicu potrebno je ocijeniti prema stvarnom stanju gnojnice.

Pritisak je samo jedan dio problema

Rudarska kaša nije jednolična tekućina.

Može sadržavati drobljenu rudaču, mineralne čestice, jalovinu ili druge krutine. Njihova koncentracija, veličina čestica, tvrdoća i brzina strujanja izravno utječu na opterećenja koja djeluju na cijev.

U isto vrijeme, cjevovod može raditi pod značajnim unutarnjim pritiskom.

Ovo stvara kombinaciju mehaničkih i hidrauličkih zahtjeva.

Ojačanje čelične žice u aPE cijev ojačana čeličnom žicomnamijenjen je poboljšanju performansi podnošenja-tlaka, dok PE unutarnji sloj pruža glatku polimernu površinu i otpornost na mnoge korozivne medije.

Ali pojačanje ne treba brkati s ekstremnom otpornošću na trošenje.

Ta je razlika važna pri odabiru cijevi za transport gnojnice.

Kako je strukturirana PE cijev ojačana čeličnom žicom?

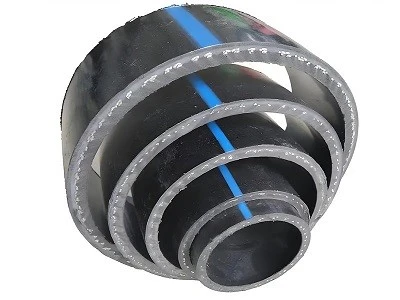

PE cijev ojačana čeličnom žicom obično koristi kompozitnu strukturu koja se sastoji od unutarnjeg PE sloja, sloja armaturne mreže od čelične žice i vanjskog PE sloja.

Unutarnji PE sloj je u kontaktu s kašom.

Mreža od čelične žice ugrađena je unutar stijenke cijevi.

Vanjski PE sloj štiti kompozitnu strukturu od vanjskog okruženja.

Ovo stvara kompozitnu-cijev koja nosi pritisak umjesto obične PE cijevi.

Čelično ojačanje pomaže u otpornosti na deformacije uzrokovane unutarnjim pritiskom, dok PE slojevi pružaju otpornost na koroziju i štite armaturu.

info-400-300

图 1

Što se događa kada se tlak gnojnice promijeni?

Sustavi rudarske gnojnice često rade neprekidno, ali radni uvjeti nisu uvijek konstantni.

Učinak pumpe se može promijeniti.

Ventili se mogu otvoriti ili zatvoriti.

Brzine protoka mogu varirati.

Visinske razlike mogu promijeniti uvjete tlaka.

Ove promjene postavljaju dodatne mehaničke zahtjeve na cjevovod.

Ojačanje čeličnom žicom pomaže cijevi da održi strukturnu stabilnost pod pritiskom. Ovo je jedan od razlogaSkeletna cijev od čelične mrežestrukture se razmatraju za primjene pritiska u rudarstvu.

Međutim, odabrani nazivni tlak i dalje mora odgovarati stvarnom sustavu.

Cijev se ne smije odabrati samo zato što sadrži čeličnu žicu.

DN, PN, temperatura i radni uvjeti ostaju bitni.

info-400-300

图 2

Što je s Slurry Wearom?

Ovo je mjesto gdje kupci moraju gledati dalje od naziva cijevi.

PE ima relativno glatku unutarnju površinu i može se dobro ponašati u mnogim primjenama gnojnice. Međutim, gnojnica koja sadrži velike količine tvrdih čestica može uzrokovati značajnu abraziju.

Tvrdoća čestica je važna.

Veličina čestica je bitna.

Čvrsta koncentracija je bitna.

Brzina protoka je bitna.

Promjer cijevi i promjene smjera protoka također utječu na lokalno trošenje.

Za umjerenu primjenu gnojnice, ojačani PE može pružiti korisnu kombinaciju performansi tlaka i otpornosti na koroziju.

Za visoko abrazivnu mineralnu kašu, posebno tamo gdje se tvrde čestice kontinuirano prenose velikom brzinom, možda će biti potrebno razmotriti UHMWPE rudarsku cijev ili drugu namjensku konstrukciju-otpornu na habanje.

Ispravna odluka stoga počinje s gnojnicom, a ne s oznakom cijevi.

Zašto je važan PE unutarnji sloj?

Unutarnji PE sloj stvara površinu koja je izravno izložena gnojnici.

Njegova glatkoća može pomoći u smanjenju otpora protoku, dok njegova kemijska otpornost pruža zaštitu od mnogih rudarskih tekućina.

Ovo je posebno važno kada gnojnica sadrži otopljene soli, kisele ili alkalne komponente ili kemikalije-povezane s procesom.

Sama čelična armatura nije namijenjena za kontakt s transportiranim medijem.

PE sloj odvaja armaturu od unutarnjeg okruženja.

Ta kompozitna struktura jedna je od značajki koje definiraju aPE cijev ojačana čeličnom žicom.

Tipične primjene

PE cijev ojačana čeličnom žicom može se uzeti u obzir za rudarske sustave gnojnice gdje je učinak tlaka važan zahtjev, a karakteristike gnojnice su kompatibilne s PE unutarnjim slojem.

Potencijalne primjene uključuju odabrane vodove za gnojnicu rude, sustave za rukovanje mineralima i tlačne sekcije unutar rudarskih postrojenja.

Za otpad s visokom koncentracijom krutine ili jakim abrazivnim svojstvima, potrebno je procijeniti stvarno stanje trošenja prije odabira strukture cijevi.

Tipični parametri proizvoda

Parametar	Tipična specifikacija
Proizvod	PE cijev ojačana čeličnom žicom
Struktura	PE + mreža od čelične žice + PE
Nazivni promjer	DN50–DN600
Nazivni tlak	Do PN2,5 MPa, ovisno o specifikaciji
Radna temperatura	Prema stvarnom PE materijalu i specifikaciji proizvoda
srednje	Rudarska gnojnica, jalovina i kompatibilni mediji
Pojačanje	Mreža od-čelične žice visoke čvrstoće
Montaža	Nadzemno, u rovu ili ukopano

Kako bi trebao biti specificiran cjevovod gnojnice?

Kupac bi trebao pružiti više od "rudarske gnojnice".

Treba identificirati medij.

Treba osigurati koncentraciju čvrste tvari.

Treba navesti veličinu čestica i, gdje je moguće, tvrdoću čestica.

Treba potvrditi radni tlak.

Treba uključiti i radnu temperaturu.

Duljina cjevovoda i način postavljanja važni su za cjelokupnu specifikaciju.

Ovi detalji omogućuju procjenu strukture cijevi u odnosu na stvarne radne uvjete.

FAQ

Može li se PE cijev ojačana čeličnom žicom koristiti za rudarski gnoj?

Može se uzeti u obzir za odgovarajuće uvjete gnojnice. Stvarni odabir ovisi o koncentraciji kaše, veličini čestica, tvrdoći, brzini, tlaku i temperaturi.

Čini li čelična žica cijev-otpornom na habanje?

Čelična žica uglavnom osigurava strukturno pojačanje. Ne treba ga tretirati kao primarni-sloj otporan na habanje.

Je li skeletna cijev od čelične mreže prikladna za jalovinu?

Može se uzeti u obzir za prikladne sustave jalovine, posebno tamo gdje je važno ojačanje tlakom. Visoko abrazivni ostaci zahtijevaju posebnu procjenu istrošenosti.

Zašto je važan unutarnji PE sloj?

Osigurava kontaktnu površinu za kašu i odvaja transportirani medij od čelične armature.

Gnojnica određuje strukturu cijevi

Cjevovod za gnojnicu za rudarstvo ne može se odabrati samo prema nazivnom tlaku.

Ojačanje čeličnom žicom ispunjava zahtjeve konstrukcije i tlaka. PE slojevi osiguravaju unutarnju i vanjsku-površinu otpornu na koroziju.

Ali sama gnojnica određuje je li ova kombinacija prikladna.

Za odgovarajuće uvjete,PE cijev ojačana čeličnom žicom, PE cijev ojačana čeličnom žicomiSkeletna cijev od čelične mreženudimo ojačanu PE strukturu za rudarske tlačne cjevovode gdje su potrebni i mehaničko ojačanje i PE zaštita.

Zahtjev aSRTPPonuda cijevi

Korak	Proces	pojedinosti
1	Zahtjevi za slanje	DN, tlak, medij, radna temperatura i primjena
2	Potvrda specifikacije	Struktura cijevi, nazivni tlak, specifikacija i priključak
3	Citat	Cijena, rok isporuke, uvjeti pakiranja i otpreme
4	Narudžba i proizvodnja	Ugovor, plaćanje i izrada
5	Pregled i isporuka	Provjera kvalitete i otprema
