Uvod

Rudarski cjevovodi mogu se istovremeno suočiti s visokim tlakom, korozivnim medijima i teškim uvjetima instalacije. U mnogim primjenama, cijev treba više potpore tlaku nego što to može pružiti standardna PE cijev, dok korozija ostaje problem za konvencionalne metalne cjevovode.

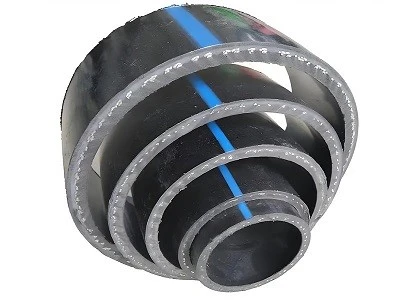

PE cijev ojačana čeličnom žicom (SRTP)koristi armaturni sloj od čelične žičane mreže između PE slojeva. Čelična žica pruža strukturnu potporu, dok PE materijal tvori unutarnji i vanjski zaštitni sloj.

Ova struktura čini SRTP pogodnim za sustave tlačnih cjevovoda u različitim područjima rudarstva, uključujući transport vode iz rudnika, gnojnicu, jalovinu, drenažu i ukopane cjevovode.

图 1

Što je PE cijev ojačana čeličnom žicom?

SRTP je kompozitna cijev izrađena od polietilena i čelične žičane mreže visoke čvrstoće.

Njegova osnovna struktura je:

PE unutarnji sloj → armatura od čelične mreže → PE vanjski sloj

Unutarnji PE sloj je u kontaktu s transportiranim materijalom. Mreža od čelične žice ugrađena je unutar stijenke cijevi kako bi se osiguralo pojačanje. Vanjski PE sloj štiti cijev od okolnog okoliša.

Tri sloja rade zajedno, a ne kao odvojeni materijali.

Čelično ojačanje uglavnom je odgovorno za poboljšanje performansi podnošenja-pritiska, dok PE slojevi pružaju otpornost na koroziju i glatku unutarnju površinu.

Zašto se SRTP koristi u rudarenju?

Rudarski cjevovodi često moraju dugo raditi pod pritiskom.

Neki su postavljeni ispod zemlje. Drugi su zakopani u tlo ili izloženi vlazi i korozivnim uvjetima. Cjevovodi za gnojnicu i jalovinu također mogu kontinuirano prenositi mineralne čestice kroz cijev.

Ojačana PE struktura može biti korisna u ovim uvjetima jer kombinirapotpora tlaku s otpornošću na okoliš PE.

Stvarna primjena i dalje ovisi o uvjetima cjevovoda. SRTP nije odabran samo zato što je projekt klasificiran kao "rudarenje".

Glavne aplikacije za rudarenje

Visok{0}}tlačna rudnička voda

Transport vode iz rudnika jedna je od važnih primjena za ojačane PE cijevi.

Dugi -vodovi rudničke vode mogu zahtijevati relativno visok tlak i pouzdanu mehaničku izvedbu. SRTP osigurava pojačanje unutar stijenke cijevi dok su PE slojevi otporni na vlagu i mnoge korozivne tvari.

Može se koristiti za visokotlačne-vodovode rudničke vode, podzemnu opskrbu vodom,-transport vode na velike udaljenosti i sustave tlačne odvodnje.

Prijevoz rudarske gnojnice

Gnojnica sadrži i tekuće i čvrste čestice, tako da se cijev mora nositi s više od unutarnjeg pritiska.

Koncentracija, veličina čestica, tvrdoća i brzina protoka utječu na cjevovod.

SRTP se može koristiti za prikladne uvjete gnojnice gdje je potrebna pojačana tlačna izvedba. Kada je kaša vrlo abrazivna, otpornosti na habanje treba posvetiti posebnu pozornost tijekom odabira cijevi.

Prijevoz jalovine

Jalovina se proizvodi kontinuirano tijekom obrade minerala i obično se transportira cjevovodima.

Ovisno o metodi obrade, jalovina može sadržavati fine mineralne čestice, soli i kemijske ostatke.

SRTP se može uzeti u obzir za vodove za jalovinu gdje su zahtjevi za tlakom i karakteristike gnojnice unutar primjenjivog raspona cijevi.

Odvodnja rudnika

Cjevovodi za odvodnju rudnika mogu uključivati ​​podzemne, kanalske i ukopane dijelove.

Osim transportirane vode, na ukopane dijelove može utjecati pritisak tla, uvjeti postavljanja i pomicanje tla.

Ojačana struktura SRTP-a pruža dodatnu potporu, dok PE vanjski sloj štiti cijev od okolnog okoliša.

Pogoni za preradu minerala

Cjevovodi unutar postrojenja za preradu minerala mogu transportirati mulj, procesne tekućine i druge kompatibilne medije.

Različiti dijelovi postrojenja mogu imati različite tlakove i temperature, tako da specifikacija cijevi mora odgovarati stvarnim uvjetima procesa.

SRTP se može koristiti u odgovarajućim tlačnim dijelovima gdje njegova ojačana struktura i PE materijal ispunjavaju zahtjeve.

Ukopani rudarski cjevovodi

Ukopani cjevovodi moraju se nositi s unutarnjim i vanjskim opterećenjima.

Dubina ukopavanja, stanje tla i pomicanje tla mogu utjecati na mehaničko opterećenje cijevi. Čelična žičana mreža osigurava armaturu unutar PE zida, dok vanjski PE sloj odvaja armaturu od okolnog tla.

Iz tog razloga, ukopana instalacija zahtijeva više od jednostavne potvrde promjera cijevi.

Glavne značajke SRTP-a

Armatura od čelične mreže

Čelična žičana-mreža visoke čvrstoće čini strukturu za pojačanje unutar stijenke cijevi i poboljšava njezinu-sposobnost podnošenja pritiska.

PE unutarnji i vanjski slojevi

PE slojevi pružaju otpornost na vlagu i mnoga korozivna okruženja dok drže čeličnu armaturu izoliranu od izravnog izlaganja.

Glatka unutarnja površina

PE unutarnja stijenka pruža glatku površinu za transport vode, gnojnice i drugih kompatibilnih medija.

Kompozitna-struktura koja nosi pritisak

U usporedbi s konvencionalnim neojačanim PE cijevima, mreža od čelične žice daje SRTP-u dodatnu strukturnu potporu za primjene pod pritiskom.

Pogodno za ukopanu ugradnju

SRTP se može koristiti u odabranim ukopanim rudarskim cjevovodnim sustavima kada su specifikacija cijevi i uvjeti ugradnje pravilno usklađeni.

Tipični parametri proizvoda

Bilješka:DN50–DN600 je primjenjivi raspon promjera. To ne znači da svaki promjer ima nazivni tlak PN2,5 MPa. Stvarni nazivni tlak ovisi o specifikaciji cijevi.

Radnu temperaturu također treba potvrditi prema stvarnom PE materijalu i dizajnu proizvoda. Temperaturni raspon UHMWPE cijevi ne bi se trebao izravno primjenjivati ​​na SRTP.

图 2

Kako odabrati SRTP za rudarski cjevovod?

Promjer cijevi samo je početna točka.

Radni tlak

Potvrdite normalni radni tlak i maksimalni tlak cjevovoda prije odabira nazivnog tlaka.

Transportirani medij

Odredite hoće li cijev prenositi vodu iz rudnika, gnojnicu, jalovinu ili neki drugi medij.

Radna temperatura

Treba navesti stvarnu radnu temperaturu jer temperatura utječe na učinkovitost PE materijala.

Karakteristike gnojnice

Za primjene gnojnice važna je koncentracija čvrste tvari, veličina čestice i karakteristike čestice, posebno kada je transportirani materijal abrazivan.

Uvjeti instalacije

Nad-zemni cjevovodi, cjevovodi u rovovima i ukopani cjevovodi imaju različite strukturalne zahtjeve. Za ukopanu ugradnju također treba uzeti u obzir dubinu ukopa i uvjete tla.

Duljina cjevovoda

Ukupnu duljinu cjevovoda i potrebnu pojedinačnu duljinu cijevi treba potvrditi prije proizvodnje.

FAQ

Može li se SRTP koristiti za-aplikacije rudarenja pod visokim pritiskom?

Da. Mreža od čelične žice osigurava pojačanje unutar stijenke PE cijevi i poboljšava njezinu-sposobnost podnošenja pritiska. Stvarni nazivni tlak ovisi o odabranoj specifikaciji cijevi.

Je li SRTP prikladan za transport gnojnice?

Može se koristiti za prikladne primjene gnojnice. Treba uzeti u obzir koncentraciju kaše, veličinu čestica, tvrdoću i brzinu protoka, posebno ako su prisutne abrazivne čestice.

Može li se SRTP koristiti za ukopane rudarske cjevovode?

Da. Može se koristiti za odabrane ukopane primjene. Prilikom odabira cijevi treba uzeti u obzir dubinu ukopavanja, uvjete tla, vanjska opterećenja i radni tlak.

Je li SRTP otporan na korozivne medije?

PE slojevi pružaju otpornost na mnoga korozivna okruženja. Kemijsku kompatibilnost treba provjeriti prema stvarnom mediju i radnoj temperaturi.

Zahtjev aSRTPPonuda cijevi

ZaPE cijevi ojačane čeličnom žicom (SRTP), PE cijevi ojačane čeličnom žicom i rudarski tlačni cjevovodi, pošaljite nam:

DN + PN + medij + radna temperatura + način ugradnje + duljina cjevovoda + količina

Za primjene gnojnice:

Vrsta gnojnice + Koncentracija krutine + Veličina čestica
