Uvod

Cjevovodi za jaružanje izloženi su mnogo više od vode. Pijesak, sediment, šljunak i mineralna kaša mogu neprestano trošiti unutarnju stijenku cijevi tijekom transporta. Problem postaje uočljiviji kada se poveća koncentracija krutih tvari, veličina čestica ili brzina protoka, a koljena ili druge promjene smjera-protoka mogu uzrokovati još više lokaliziranog trošenja.UHMWPE cijev za jaružanjedizajniran je za transport abrazivnih materijala, kombinirajući visoku otpornost na abraziju, glatku unutarnju površinu, dobru otpornost na udarce i relativno malu težinu. Može se koristiti u sustavima jaružanja pijeska, transporta sedimenta i ispuštanja gnojnice kada struktura cijevi odgovara stvarnim radnim uvjetima.

Zašto je cijev za jaružanje izložena tolikom habanju?

Materijal jaružanja neprestano se kreće kroz cjevovod.

Fini sediment može se činiti relativno bezopasnim, ali čestice pijeska i minerala mogu postupno istrošiti stijenku cijevi tijekom tisuća radnih sati. Grublje čestice stvaraju drugačiji problem. Mogu utjecati na unutarnju površinu, osobito kada strujanje promijeni smjer.

Nekoliko čimbenika utječe na stvarnu stopu trošenja.

Veličina čestica i tvrdoća:Grube i tvrde čestice općenito stvaraju agresivniji kontakt sa stijenkom cijevi.

Koncentracija krutih tvari:Veća koncentracija znači da više abrazivnog materijala prolazi kroz isti dio cijevi.

Brzina protoka:Veća brzina povećava kretanje i udar čestica unutar cjevovoda.

Geometrija cjevovoda:Koljena, reduktori i druge promjene smjera mogu doživjeti koncentriranije trošenje od ravnih dijelova cijevi.

Zbog toga se izbor cijevi za jaružanje ne smije temeljiti samo na nazivnom promjeru.

Po čemu se UHMWPE cijev za jaružanje razlikuje?

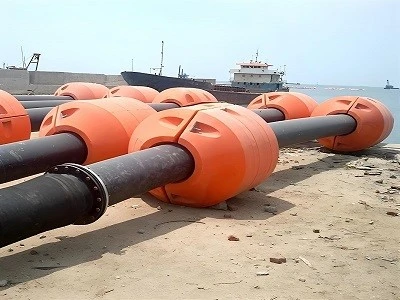

info-400-300

图 1

UHMWPE ili polietilen ultra visoke molekularne težine polimer je-otporan na habanje koji se koristi u aplikacijama gdje konvencionalni materijali mogu doživjeti kontinuiranu abraziju.

Za jaružanje, nekoliko je karakteristika posebno relevantno.

Visoka otpornost na habanje

Čestice pijeska i minerala stalno dolaze u dodir s unutarnjim zidom tijekom transporta.

UHMWPE ima visoku otpornost na abrazivno trošenje, pomažući cijevi da zadrži svoju unutarnju površinu pod kontinuiranim radom pijeska i gnojnice.

To ga čini prikladnim za primjene u kojima se abrazivne krutine transportiraju dulje vrijeme.

Glatka unutarnja površina

Unutarnja površina UHMWPE cijevi je prirodno glatka.

To pomaže smanjiti trenje između stijenke cijevi i transportirane suspenzije. Glatki provrt također otežava nekim čvrstim tvarima da ostanu pričvršćene za unutarnju površinu.

Za duge cjevovode gnojnice održavanje glatkog protoka može biti važan dio performansi cjevovoda.

Dobra otpornost na udarce

Jaružanje ne uključuje uvijek fini sediment.

Pijesak, šljunak i nepravilne mineralne čestice mogu ući u cjevovod ovisno o mjestu jaružanja i materijalu koji se transportira. Te čestice mogu stvoriti lokalizirani udar kao i klizno habanje.

UHMWPE kombinira otpornost na abraziju s dobrom žilavošću i otpornošću na udarce, što ga čini prikladnim za primjene koje uključuju obje vrste mehaničkog opterećenja.

Lagana konstrukcija

U usporedbi s čelikom, UHMWPE je puno lakši.

Ovo može biti korisno kada se dijelovi cijevi trebaju transportirati, rukovati ili premjestiti tijekom operacija jaružanja. Praktična metoda ugradnje i dalje ovisi o promjeru cijevi, konstrukciji, zahtjevima za tlak i je li cjevovod plutajući, potopljen ili fiksan.

Kemijska otpornost

Iskopani materijal može sadržavati soli, minerale i druge tvari koje mogu stvoriti korozivno okruženje.

UHMWPE ima dobru otpornost na mnoge uobičajene kemijske medije, tako da može pružiti dodatnu prednost u primjenama gdje se abrazija i izloženost kemikalijama pojavljuju zajedno.

UHMWPE cijev za jaružanje za usis i ispust

info-400-300

图 2

Usisni i tlačni cjevovod ne bi se trebali tretirati kao potpuno ista primjena.

A ispusna cijevnormalno radi pod pozitivnim unutarnjim tlakom. Promjer, nazivni tlak, brzina protoka, koncentracija kaše i karakteristike čestica važni su čimbenici pri odabiru cijevi.

A usisna cijevmogu se suočiti s uvjetima negativnog tlaka ili vakuuma.

U ovoj situaciji, cijev mora izdržati vanjski pritisak bez kolapsa. Sama PN ocjena pozitivnog{1}}tlaka ne potvrđuje da je cijev prikladna za vakuumsku upotrebu.

Stoga, kada je UHMWPE cijev za jaružanje namijenjena za usisnu uslugu, strukturu cijevi i stvarne uvjete vakuuma treba provjeriti zasebno.

Gdje se UHMWPE cijev za jaružanje može koristiti?

Ovisno o konstrukciji cijevi i radnim uvjetima, UHMWPE cijev za jaružanje može se koristiti za jaružanje i transport pijeska, riječni i lučki transport sedimenta, ispuštanje pijeska, transport gnojnice, rukovanje abrazivnim sedimentom, transport mineralne kaše, plutajuće cjevovode za jaružanje i fiksne ili potopljene sustave jaružanja.

Stvarnu specifikaciju cijevi treba odrediti prema materijalu koji se transportira i radnim uvjetima.

Kratak cjevovod za ispuštanje pijeska, na primjer, može imati vrlo različite zahtjeve od dugog -cjevovoda gnojnice koji radi pod višim tlakom.

Parametri cijevi za jaružanje UHMWPE

Parametar	Tipična specifikacija
Materijal	UHMWPE
Nazivni promjer	DN50–DN1200
Standardna duljina	9 m / 12 m
Nazivni tlak	PN1,0–PN10
Radna temperatura	Približno . -269 stupnjeva do +80 stupnjeva
srednje	Pijesak, sediment, gnojnica
Glavne aplikacije	Jaružanje, transport pijeska, ispuštanje gnojnice

Za usisne primjene, otpornost na vakuum i stabilnost vanjskog-tlaka treba potvrditi prema strukturi cijevi i radnim uvjetima.

Što bi kupci trebali razmotriti prije odabira cijevi?

Odgovarajuća cijev za jaružanje ovisi o više od potrebne veličine DN.

1. Primjena

Koristi li se cijev za usisavanje, ispuštanje ili općenito transport gnojnice?

2. Materijal

Što se transportira - pijesak, sediment, šljunak, mineralna gnojnica ili mješavina?

3. Koncentracija krutih tvari

Veći sadržaj krutih tvari može povećati abrazivno opterećenje cijevi.

4. Veličina i tvrdoća čestica

Grube ili tvrde čestice mogu izazvati jači udarac i abraziju.

5. Tlak ili vakuum

Ispusni tlak i usisni vakuum treba uzeti u obzir odvojeno.

6. Brzina strujanja

Brzina utječe na kretanje čestica i unutarnje trošenje.

7. Duljina cjevovoda

Prijevoz-na velike udaljenosti može zahtijevati različite promjere i pritiske.

8. Način ugradnje

Cjevovod može biti plutajući, potopljen, ukopan ili instaliran na kopnu.

Pružanje ovih pojedinosti omogućuje da se specifikacija cijevi točnije uskladi sa stvarnim uvjetima jaružanja.

FAQ

Može li se UHMWPE cijev za jaružanje koristiti za transport pijeska?

Da. UHMWPE cijev za jaružanje može se koristiti za transport pijeska i abrazivne suspenzije gdje su struktura cijevi i radni uvjeti prikladni.

Je li UHMWPE prikladan za-jaružanje na velike udaljenosti?

Može se uzeti u obzir za -transport abrazivnog gnoja na velike udaljenosti zbog svoje otpornosti na abraziju i glatke unutarnje površine. Promjer, tlak, brzina i koncentracija kaše trebaju se procijeniti zajedno.

Može li se UHMWPE cijev koristiti za usisavanje jaružanja?

Ovisi o konstrukciji cijevi. Usluga usisavanja uvodi zahtjeve za vakuumom i vanjskim-tlakom koji se razlikuju od normalne usluge pražnjenja-pod pozitivnim tlakom.

Utječe li veličina čestica na trošenje cijevi za jaružanje?

Da. Veličina čestica, tvrdoća, koncentracija i brzina protoka mogu utjecati na habanje cijevi. Grube čestice također mogu stvoriti lokaliziraniji udar.

Troše li se koljena za jaružanje brže od ravne cijevi?

Oni mogu. Promjene u smjeru protoka mogu uzrokovati udar čestica i klizanje po određenim područjima lakta. Dizajn koljena, karakteristike gnojnice i radni uvjeti utječu na stvarni obrazac trošenja.

ZahtjevUHMWPEKvota cijevin

Korak	Proces
1	Zahtjevi za slanje- DN, tlak, količina i primjena
2	Potvrda specifikacije- Vrsta cijevi, veličina, debljina stjenke i priključak
3	Citat- Cijena, vrijeme isporuke, uvjeti pakiranja i otpreme
4	Narudžba i proizvodnja- Ugovor, plaćanje i proizvodnja
5	Pregled i dostava- Provjera kvalitete i isporuka
