Uvod

Odabir cijevi za rudarski vod gnojnice nije samo stvar provjere PN oznake.

Cjevovod može raditi pod znatnim pritiskom dok prenosi čestice rude, jalovinu ili koncentrat. Tlak opterećuje strukturu cijevi. Krutine se u međuvremenu neprestano pomiču uz unutarnju stijenku.

To su dva različita radna stanja.

Cijev može zadovoljiti traženi nazivni tlak i još uvijek imati problem unutarnjeg trošenja. Može se dogoditi i suprotno: cijev -otporna na habanje možda neće biti prikladna ako sustav zahtijeva nazivni tlak veći od raspoloživog dizajna.

Za kupce rudarenja, praktičan posao je pronaći pravu ravnotežu izmeđukapacitet tlaka i otpornost na habanje gnojnice.

Tu često dolaze u raspravu UHMWPE rudarske cijevi za mulj i sustavi ojačanih cijevi kao što je SRTP.

Započnite sa stvarnom gnojnicom

Prije odabira cijevi pogledajte materijal koji se transportira.

Jalovina, koncentrat bakra, mulj željezne rude i drugi mineralni mulj ne ponašaju se na potpuno isti način. Tvrdoća čestica, veličina čestica, koncentracija krutih tvari i brzina protoka utječu na količinu trošenja unutar cijevi.

Gnojnica koja sadrži tvrde i uglate čestice može biti mnogo agresivnija od relativno fine kaše, čak i kada oba cjevovoda imaju isti promjer i radni tlak.

Raspored cjevovoda također je važan.

Lakat mijenja smjer toka. Reduktor mijenja područje protoka. T-kratnik stvara još jedan uzorak toka. Dio neposredno nizvodno od pumpe može vidjeti posebno zahtjevne uvjete.

Zbog toga je odabir cijevi samo na temelju promjera i tlaka često nepotpun.

Pritisak i trošenje su različiti problemi

Nazivni tlak uglavnom je povezan sa konstrukcijskim dizajnom cijevi.

Do habanja dolazi na unutarnjoj površini.

To dvoje treba uzeti u obzir odvojeno tijekom specifikacije.

Na primjer, dugo{0}}cjevovod gnojnice može zahtijevati PN4.0 ili viši zbog promjena visine i uvjeta pumpanja. To kupcu govori nešto važno o zahtjevu za tlakom, ali ne opisuje koliko brzo se unutarnja površina može istrošiti.

Ako kaša sadrži kvarc ili druge tvrde mineralne čestice, unutarnja stijenka može biti izložena kontinuiranoj abraziji čak i kada tlak ostaje stabilan.

UHMWPE je zanimljiv u ovoj situaciji jer njegova glavna snaga nije samo otpornost na pritisak. Materijal se naširoko koristi tamo gdje je unutarnjoj površini potrebna jaka otpornost na abrazivni mulj.

Što UHMWPE čini drugačijim?

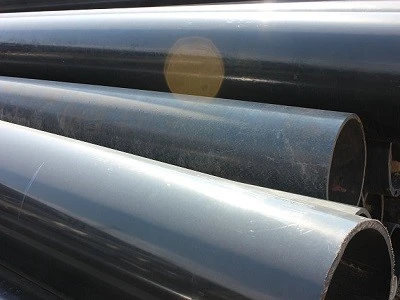

图 1

UHMWPE ima vrlo glatku unutarnju površinu i nizak koeficijent trenja.

Kada se mineralna kaša kreće kroz cijev, čestice nailaze na relativno glatku površinu polimera, a ne na grubu metalnu površinu.

To je važno u dugim cjevovodima.

Može pomoći smanjiti otpor protoka i ograničiti tendenciju materijala da ostane pričvršćen za unutarnju stijenku. UHMWPE također pruža dobru otpornost na mnoge kemijske medije, što je korisno kada kaša sadrži soli, kisele komponente, alkalne tvari ili kemikalije za obradu.

Za rudarske aplikacije, privlačnost je zapravo kombinacija:

otpornost na habanje + glatka površina + kemijska otpornost + otpornost na udarce.

Nijedna nekretnina ne govori cijelu priču.

Gdje SRTP odgovara

SRTP, ili polietilenska kompozitna cijev ojačana čeličnom žicom, pristupa problemu iz drugog smjera.

Cijev sadrži -sloj ojačanja od čelične žice visoke čvrstoće između slojeva polietilena. Ojačanje povećava sposobnost-podnošenja pritiska dok polietilen pruža otpornost na koroziju i relativno glatku površinu protoka.

To čini SRTP korisnim za visoko{0}}tlačne sustave rudničke vode, drenažu i druge sustave tekućina pod tlakom.

Također se može uzeti u obzir za uslugu gnojnice kada je unutarnji sloj prikladan za stvarni medij.

Ali ova točka zaslužuje pozornost kada se uspoređuje SRTP s UHMWPE:

Sloj za ojačanje i radna unutarnja površina obavljaju različite poslove.

Čelična žica pomaže kod konstrukcijske otpornosti na pritisak. Unutarnji polimerni sloj je dio koji je izravno izložen kaši.

Ako se očekuje jaka abrazija, učinak trošenja tog unutarnjeg sloja postaje važna specifikacija.

Dugi{0}}cjevovodi trebaju više od nazivnog tlaka

Dugi vod gnojnice može uključivati ​​nekoliko crpnih stanica, promjene visine i brojne priključke.

Cijev također može biti izložena promjenama vanjske temperature i teškim uvjetima postavljanja.

Za kupce, vrijedi pogledati dalje od broja nazivnog tlaka i provjeriti cjelovitu radnu sliku:

Ove informacije daju mnogo korisniju osnovu za odabir rudarske cijevi za gnojnicu.

Značajke proizvoda

图 2

Visoka otpornost na habanje

UHMWPE je prikladan za primjene u rudarstvu gdje čestice tvrdih minerala neprekidno dolaze u kontakt s unutarnjom stijenkom.

Glatka unutarnja površina

Površina s-niskim trenjem pomaže kretanju gnojnice kroz cjevovod i može smanjiti tendenciju finog mineralnog materijala da se lijepi za stijenku.

Kemijska otpornost

UHMWPE ima dobru otpornost na mnoga kisela, alkalna i slana okruženja koja se susreću u rudarstvu.

Otpornost na udarce

Čestice minerala ne klize uvijek nježno duž stijenke cijevi. Veće ili uglate čestice mogu uzrokovati ponovni udar, osobito oko armatura.

Lagan

U usporedbi s mnogim sustavima cijevi-na bazi čelika, UHMWPE cijev je relativno lagana, što može olakšati transport i rukovanje.

Više opcija pritiska

UHMWPE rudarska cijev može se isporučiti u različitim stupnjevima tlaka. Ispravnu klasu PN treba odabrati prema promjeru cijevi, radnom tlaku i stvarnom dizajnu cjevovoda.

Parametri proizvoda

Stvarni tlak i dizajn zida treba potvrditi prema promjeru, radnom tlaku, uvjetima gnojnice i zahtjevima za ugradnju.

Usporedba: UHMWPE vs SRTP

SRTP nije samo konkurentska verzija UHMWPE.

Njegovo ojačanje čeličnom{0}}žicom daje mu jasnu prednost kada su visoki tlak i strukturno pojačanje glavni zahtjevi. Može biti osobito koristan u sustavima vode iz rudnika i drugim primjenama pod tlakom.

UHMWPE stavlja veći naglasak na radnu površinu izloženu abrazivnoj kaši.

Za visoko{0}}cjevovod gnojnice, SRTP može imati smisla tamo gdje je strukturno ojačanje prioritet.

Za abrazivnu kašu, UHMWPE nudi drugačiju prednost: materijal korišten na radnoj površini sam je vrlo otporan na habanje.

Kada su oba zahtjeva važna, odluka bi se trebala temeljiti na kompletnoj konstrukciji cijevi, a ne samo na nazivu proizvoda ili nazivnom tlaku.

FAQ

Može li se UHMWPE cijev koristiti za visoko{0}}tlačnu rudarsku gnojnicu?

Da, UHMWPE cijev se može isporučiti u različitim stupnjevima tlaka, uključujući PN1,0–PN10, ovisno o promjeru i dizajnu cijevi. Potrebnu PN vrijednost treba odrediti iz stvarnog radnog tlaka i uvjeta cjevovoda.

Uzrokuje li visoki tlak izravno trošenje cijevi?

Pritisak i abrazija su različiti mehanizmi. Trošenje je uže povezano s tvrdoćom čestica, veličinom čestica, koncentracijom kaše, brzinom protoka i promjenama u smjeru protoka.

Je li SRTP prikladan za abrazivni gnoj?

Može biti, ovisno o unutarnjem sloju i stvarnim uvjetima gnojnice. Ojačanje od čelične-žice uglavnom odgovara zahtjevima za tlak i strukturu; unutarnji polimerni sloj izravno je izložen kaši.

Na koje dijelove cjevovoda za rudarsku gnojnicu treba obratiti dodatnu pažnju?

Koljena, T-kolice, reduktori i ispusni dijelovi pumpe zaslužuju posebnu pozornost jer promjene smjera protoka ili brzine mogu povećati lokalno trošenje.

ZahtjevUHMWPEKvota cijevin

ZaUHMWPE rudarska cijev, UHMWPE obložena čelična cijev, UHMWPE koljena i spojne prirubnice, pošaljite nam:

DN + PN + Vrsta gnojnice + Koncentracija čvrste tvari + Veličina čestice + Brzina protoka + Duljina cjevovoda + Količina
